Kun on kyse virtajärjestelmien laajentamisesta eri sovelluksiin, useiden 12-voltin akkujen liittäminen on yleinen käytäntö. Käytätpä sitten asuntoautoa, venettä tai jopa aurinkoenergiajärjestelmää, kahden 12-voltin akun kytkeminen rinnan tai sarjaan voi auttaa saavuttamaan halutun jännitteen tai kapasiteetin. Tässä oppaassa opastamme sinut kahden 12-voltin pariston rinnakkais- ja sarjajohdotuksen perusteet ja tuomme esiin kunkin menetelmän edut ja huomiot.
Mitä "akkujen kytkeminen rinnakkain ja sarjana" tarkoittaa?
Ennen kuin sukeltaa "ohjeisiin", selvitetään, mitä akkujen kytkeminen rinnan ja sarjaan todellisuudessa tarkoittaa:
Sarjaliitäntä: Tämä menetelmä lisää akkupankin jännitettä pitäen samalla kapasiteetin (AH) samana. Esimerkiksi kaksi sarjaan kytkettyä 12 V akkua tuottavat 24 V, mutta säilyttävät saman ampeerituntimäärän.
Rinnakkaisliitäntä: Tämä menetelmä lisää kapasiteettia (ampeerituntiluokitus), mutta jännite pysyy samana. Joten jos kytket kaksi 12 V akkua rinnakkain, sinulla on edelleen 12 V, mutta kokonaiskapasiteetti kaksinkertaistuu, mikä mahdollistaa pidemmän käytön ennen latausta.
Kahden 12-volttipariston kytkeminen sarjaan
Sarjaliitäntä on ihanteellinen, jos haluat nostaa järjestelmän jännitettä. Näin kytket kaksi 12-voltin akkua sarjaan:
Tunnista navat: Jokaisessa 12 V akussa on positiivinen (+) ja negatiivinen (-) napa.
Kytke paristot: Liitä ensimmäisen akun plusnapa toisen akun negatiiviseen napaan hyppyjohtimella.
Tuloksena oleva konfiguraatio: Sinulla on nyt 24 V:n yhdistetty jännite, jolloin ensimmäisen akun positiivinen napa ja toisen akun negatiivinen napa on jäljellä kuormitukseen tai virtajärjestelmääsi yhdistämistä varten.
Tärkeä vihje: Varmista aina, että molemmissa akuissa on sama jännite ja kapasiteetti. Eri tehoisten tai eri jännitteiden akkujen sekoittaminen voi aiheuttaa latausongelmia ja lyhentää akkupankin käyttöikää.
Tärkeimmät seikat sarjaliitännöissä:
Amp-hour (AH) -luokitus pysyy samana kuin yksittäisellä akulla, mutta kaksinkertaistat jännitteen.
Varmista tasaisen suorituskyvyn varmistamiseksi, että molemmat akut ovat samaa merkkiä, mallia ja ikää.
Älä koskaan ylitä positiivisia ja negatiivisia napoja, koska se voi aiheuttaa oikosulun, mikä voi johtaa mahdollisiin vaurioihin tai turvallisuusriskeihin.
Kahden 12-volttipariston kytkeminen rinnakkain
Jos tavoitteenasi on lisätä järjestelmäsi kapasiteettia jännitettä muuttamatta, rinnakkaisliitännät ovat oikea tapa. Näin kytket kaksi 12 V akkua rinnakkain:
Tunnista navat: Kuten aiemmin, jokaisessa akussa on positiivinen (+) ja negatiivinen (-) napa.

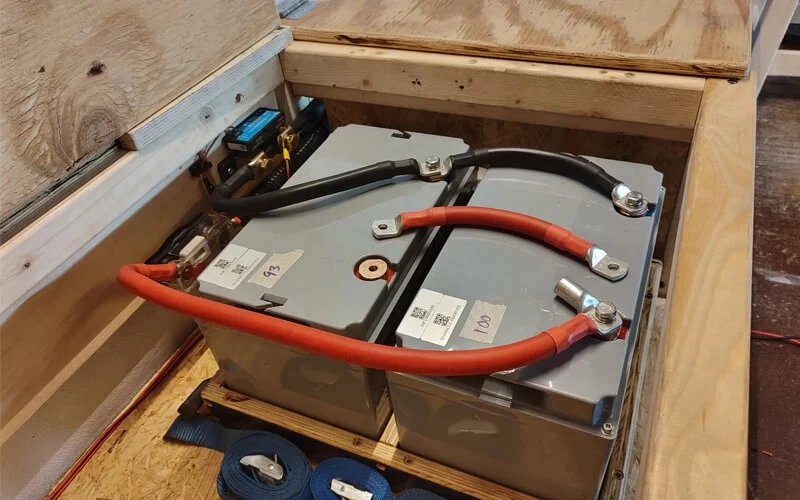

Liitä plusnavat: Liitä molempien akkujen plusnavat hyppyjohtimella.
Liitä negatiiviset navat: Käytä vastaavasti toista hyppyjohdinta molempien akkujen negatiivisten navojen liittämiseen.
Tuloksena oleva konfiguraatio: Järjestelmäsi pysyy 12 V:ssa, mutta kokonaisampeerituntiluokitus (kapasiteetti) kasvaa. Esimerkiksi, jos jokaisen akun luokitus on 35 AH, akkupankkisi kokonaiskapasiteetti on 70 AH.
Tärkeimmät huomiot rinnakkaisliitännöissä:
Jännite pysyy samana, mutta kapasiteetti (AH) kasvaa.
Käytä aina saman jännitteen ja kapasiteetin akkuja varmistaaksesi tasapainoisen latauksen ja purkamisen.
Saatat joutua käyttämään suurempia kaapeleita käsitelläksesi lisääntyneen virran, jos käytät paljon virtaa akuista.
On suositeltavaa kytkeä toisen akun positiiviseen ja toisen akun negatiiviseen napaan, jotta molempien akkujen kuormitus ja lataus tasapainotetaan.
Yleiset virheet vältettävät
Vaikka kahden akun kytkeminen yhteen saattaa tuntua yksinkertaiselta, on olemassa muutamia virheitä, jotka voivat vaikuttaa järjestelmän suorituskykyyn:
Epätasainen lataus/purkaus: Jos käytetään eri kapasiteetin akkuja, pienempikapasiteettinen akku voi päätyä ylikuormittumaan, mikä johtaa ennenaikaiseen vikaan.
Virheellinen johdotus: Positiivisen ja negatiivisen navan ristiin voi aiheuttaa oikosulkuja, jotka voivat vaurioittaa akkuja ja järjestelmä.
Eri akkutyypit: Erimerkkisten tai -tyyppisten akkujen (esim. geeli vs. AGM vs. litium) sekoittaminen voi aiheuttaa epätasaisen jännitteen, mikä voi johtaa epäonnistumiseen latauksen tai purkamisen aikana.
Riittämättömät kaapelit: Jos käytetyt kaapelit ovat liian ohuita vaadittavalle virralle, ne voivat ylikuumentua ja vahingoittaa järjestelmää. Käytä aina kaapeleita, jotka on mitoitettu nykyiselle vetollesi.
Lisäasetukset: Sarja-rinnakkaisyhteys
Niille, jotka tarvitsevat sekä lisää jännitettä että kapasiteettia, sarja-rinnakkaiskokoonpano on oikea tapa. Tämä kokoonpano sisältää akkujen kytkemisen sarjaan ensin jännitteen lisäämiseksi ja sitten useiden sarjasarjojen kytkemisen rinnan kapasiteetin lisäämiseksi.
Vaihe 1: Lankaparistot sarjassa: Kytke kaksi akkua sarjaan saavuttaaksesi haluamasi jännitteen (esim. kaksi 12 V akkua sarjaan luodaksesi 24 V).
Vaihe 2: Rinnakkaisliitäntä: Kun sinulla on useita sarjaan kytkettyjä sarjoja, voit johdottaa ne yhteen rinnakkain kokonaiskapasiteetin lisäämiseksi.
Tämä on erityisen hyödyllistä, kun tarvitset korkeajännitejärjestelmää (esimerkiksi 24 V tai 48 V), jolla on suurempi ampeerituntikapasiteetti pitkäaikaisiin sovelluksiin, kuten aurinkojärjestelmiin, matkailuautoihin tai sähköpyöriin.
Johtopäätös
Kytketpä sitten kaksi 12 V akkua sarjaan jännitteen lisäämiseksi tai rinnakkain kapasiteetin lisäämiseksi, akun johdotuksen perusteiden ymmärtäminen on välttämätöntä optimaalisen suorituskyvyn varmistamiseksi. Oikeiden menettelytapojen noudattaminen ja yleisten virheiden välttäminen auttavat sinua luomaan luotettavan sähköjärjestelmän, joka täyttää erityistarpeesi.
Miksi valita GEB akkuratkaisuihisi?

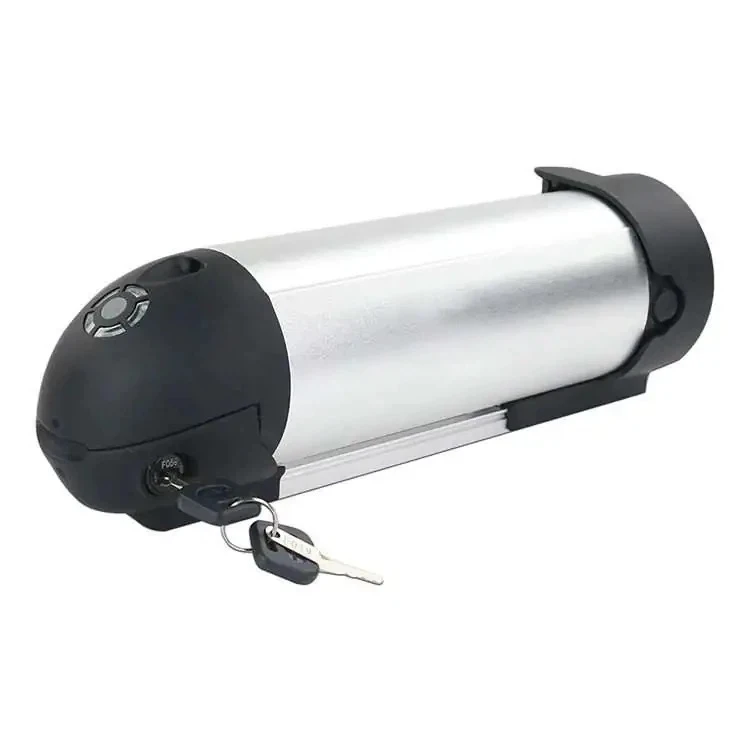

Olemme GEB:ssä (General Electronics Technology Co., LTD) erikoistuneet toimittamaan korkealaatuisia litiumioniakkuja sähköpyöriin, mukaan lukien suosittuihin polkupyöriin.36V sähköpyörän akku. Akkumme tunnetaan korkeasta energiatiheydestä, kevyestä rakenteestaan ja pitkästä käyttöiästään, mikä tekee niistä ihanteellisia vaativiin sovelluksiin.
