Aikakaudella, jolloin akkuteknologia ohjaa innovaatioita sähköajoneuvoissa (EV), uusiutuvan energian järjestelmissä ja kannettavassa elektroniikassa, akkujen lataustilan (SoC) ja terveydentilan (SoH) ymmärtäminen on välttämätöntä. Nämä mittarit eivät ainoastaan paranna akun suorituskykyä, vaan edistävät myös turvallisuutta ja pitkäikäisyyttä. Tämä blogi tutkii SoC:n ja SoH:n merkitystä syvällisesti ja tarjoaa kattavat menetelmät niiden laskemiseen.
Mikä on lataustila (SoC)?
SoC edustaa akun nykyistä lataustasoa prosentteina sen nimelliskapasiteetista. Jos esimerkiksi litiumioniakussa, jonka kapasiteetti on 100 Ah, on jäljellä 50 Ah, sen SoC on 50 %. SoC on ratkaiseva useista syistä:
1. Suorituskyvyn hallinta
SoC:n ymmärtäminen antaa käyttäjille mahdollisuuden optimoida akun suorituskykyä. Sähköajoneuvoissa optimaalisen SoC-alueen (yleensä 20–80 %) ylläpitäminen voi parantaa ajotehokkuutta ja laajentaa ajoneuvon toimintasädettä. Monissa sähköautoissa on akunhallintajärjestelmät (BMS), jotka säätävät tehoa SoC:n perusteella tasaisen suorituskyvyn varmistamiseksi ja syväpurkausten estämiseksi.
2. Akun kesto
Akun pitkäikäisyys on kiinteästi sidoksissa SoC:n hallintaan. Toistuva syväpurkaus (alle 20 % SoC) ja ylilataus (yli 80 % SoC) voivat johtaa akun nopeutumiseen vanhenemiseen ja kapasiteetin heikkenemiseen. Akun pitäminen ihanteellisen SoC-alueen sisällä voi pidentää sen käyttöikää merkittävästi, jolloin se kestää enemmän latausta ajan myötä.
3. Turvallisuusnäkökohdat
SoC:n valvonta on tärkeää vaaratilanteiden ehkäisemiseksi. Ylilataus voi johtaa lämmön karkaamiseen, jossa akun lämpötila nousee hallitsemattomasti, mikä voi aiheuttaa tulipalon tai räjähdyksen. Päinvastoin, akun liiallinen purkaminen voi johtaa peruuttamattomiin vaurioihin. Järjestelmät, jotka valvovat SoC:tä reaaliajassa, auttavat vähentämään näitä riskejä.
Mikä on terveydentila (SoH)?
SoH heijastaa akun yleiskuntoa verrattuna sen optimaaliseen tilaan uutena. Se kattaa useita tekijöitä, kuten kapasiteetin, sisäisen vastuksen ja tehokkuuden. SoH ilmaistaan tyypillisesti prosentteina, mikä osoittaa, kuinka paljon alkuperäisestä kapasiteetista on jäljellä.
1. Terveyden seuranta
Säännöllinen SoH-arviointi mahdollistaa ennakoivan huollon. Seuraamalla SoH:ta ajan mittaan käyttäjät voivat tunnistaa heikkenemistrendejä ja ryhtyä korjaaviin toimiin ennen kuin akku hajoaa. Esimerkiksi kriittisissä sovelluksissa, kuten ilmailu- tai lääketieteellisissä laitteissa, terveysongelmien varhainen havaitseminen on elintärkeää toiminnan luotettavuuden varmistamiseksi.
2. Elinajan ennustaminen
SoH toimii avainindikaattorina akun jäljellä olevan kapasiteetin ja käyttöiän (RUL) ennustamisessa. Kehittyneillä malleilla voidaan arvioida SoH käyttämällä historiallisia suorituskykytietoja ja nykyisiä terveysmittareita, mikä on ratkaisevan tärkeää varaston hallinnassa ja kunnossapidon suunnittelussa teollisissa sovelluksissa.
3. Toiminnan tehokkuus
SoH:n ymmärtäminen antaa käyttäjille mahdollisuuden säätää käyttötottumuksiaan akun kunnon perusteella. Jos SoH osoittaa merkittävää kapasiteetin menetystä, käyttäjät voivat rajoittaa paljon kuluttavia sovelluksia odottamattomien sammutusten estämiseksi.

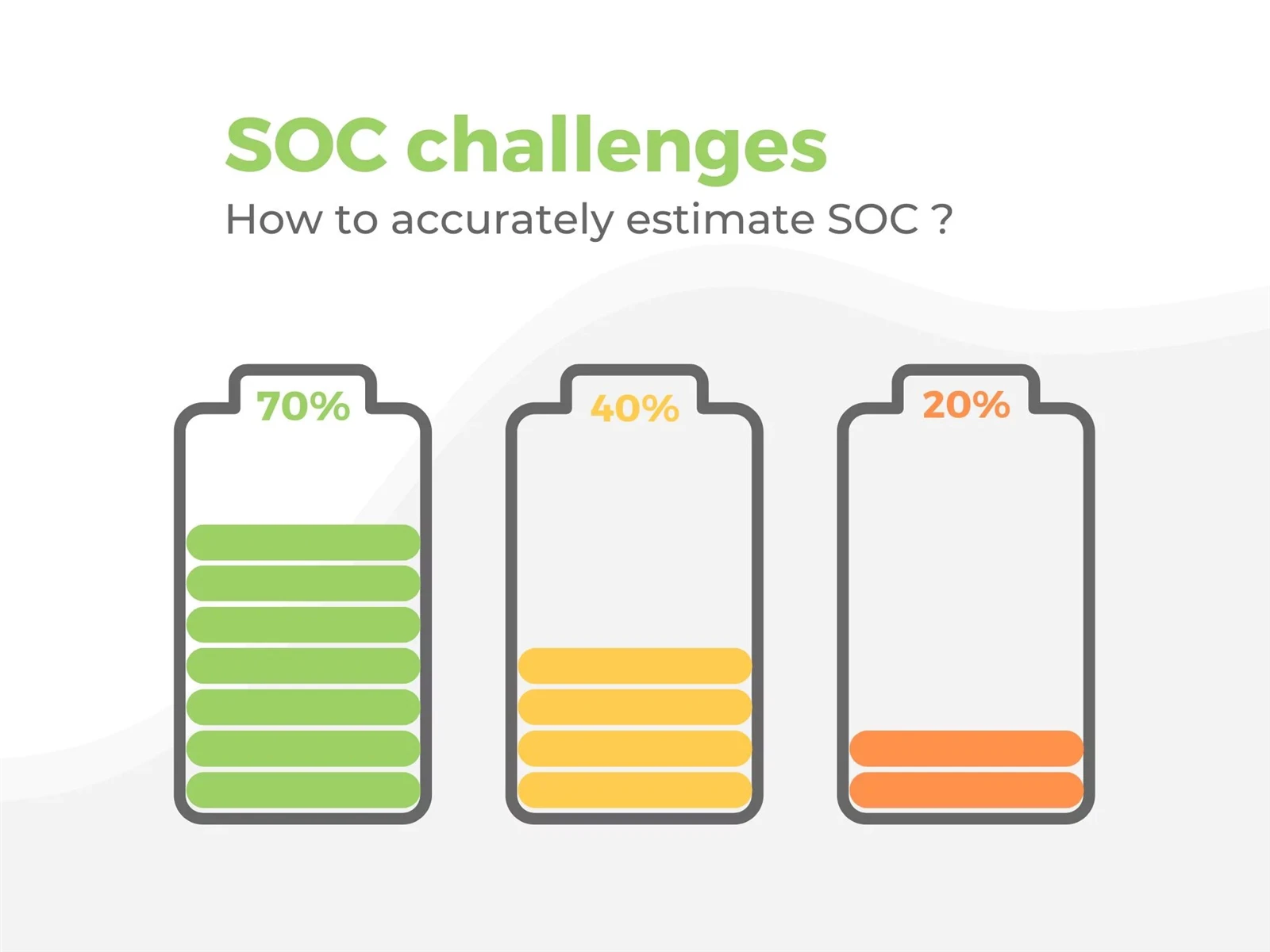

Kuinka laskea SoC
1. Open Circuit Voltage (OCV) -menetelmä
OCV-menetelmässä mitataan akun jännite, kun se ei ole kuormitettu. Jokainen jännitetaso vastaa tiettyä SoC:tä ennalta määrätyn jännite-SoC-käyrän perusteella. Tämä menetelmä on tarkka, mutta vaatii akun lepäämään jonkin aikaa, mikä tekee siitä epäkäytännöllisen reaaliaikaisissa sovelluksissa.
Esimerkki:Oletetaan, että sinulla on litiumioniakku, jonka nimellisjännite on 3,7 V. Kun mittaat jännitteen kuormittamattomana ja huomaat sen olevan 3,6 V, voit viitata akun valmistajan jännite-SoC-käyrään. Tämä osoittaa, että SoC on noin 80 %.
2. Ampeerituntien (Ah) laskenta
Tämä menetelmä seuraa akkuun tulevaa ja sieltä poistuvaa kumulatiivista varausta. Integroimalla virran ajan myötä käyttäjät voivat arvioida SoC:n. Virheet voivat kuitenkin kertyä itsepurkautumisen vuoksi, etenkin vanhemmissa akuissa. Säännöllinen uudelleenkalibrointi on välttämätöntä tarkkojen SoC-lukemien ylläpitämiseksi.
Esimerkki:Harkitse akkua, jonka kapasiteetti on 100 Ah. Jos purat sitä 10 A virralla 5 tunnin ajan, voit laskea purkautuneen kapasiteetin:
Purkamiskapasiteetti=Purkausvirta × Aika=10A × 5 h=50Ah
Täyteen ladatusta tilasta (100 Ah) alkaen nykyinen SoC olisi:
SoC=((100Ah−50Ah) / 100Ah ) × 100 %=50%
3. Kalman-suodatus ja koneoppiminen
Kehittyneet tekniikat käyttävät algoritmeja SoC:n ennustamiseen useiden tulojen, kuten jännitteen, virran ja lämpötilan, perusteella. Kalman-suodattimet säätävät dynaamisesti arvioita reaaliaikaisten tietojen perusteella, kun taas koneoppimismallit voivat oppia historiallisista tiedoista parantaakseen tarkkuutta ajan myötä. Nämä menetelmät ovat erityisen hyödyllisiä monimutkaisissa sovelluksissa, joissa akun olosuhteet vaihtelevat.
Esimerkki:Akun hallintajärjestelmä (BMS) käyttää Kalman-suodatusta SoC-estimaattien dynaamiseen säätämiseen. Tietyllä hetkellä järjestelmä mittaa purkausvirran -5 A ja jännitteen 3,6 V 25 asteessa. Näiden tietojen käsittelyn jälkeen algoritmi arvioi SoC:ksi 78 %.
Kuinka laskea SoH
1. Sisäisen vastuksen mittaus
Akun sisäisen resistanssin mittaaminen voi antaa käsityksen sen terveydestä. Resistanssin lisääntyminen viittaa usein heikkenemiseen. Tekniikat, kuten impedanssispektroskopia, voivat mitata resistanssia tarkasti eri taajuuksilla, mikä antaa kattavamman kuvan akun kunnosta.
Esimerkki:Impedanssispektroskopiaa käyttämällä mittaat litiumioniakun sisäisen resistanssin. Jos mitattu resistanssi on 30 milliohmia, kun taas uuden akun resistanssi on 10 milliohmia, tämä lisäys osoittaa, että akun kunto on heikentynyt ajan myötä.
2. Kapasiteetin testaus
Hallittujen lataus-purkaussyklien avulla käyttäjät voivat mitata kapasiteetin haalistumista ajan myötä. Vertaamalla nykyistä kapasiteettia alkuperäiseen kapasiteettiin käyttäjät voivat laskea SoH:n. Tämä menetelmä vaatii aikaa ja tarkan testausolosuhteiden hallinnan tarkkojen tulosten varmistamiseksi.
Esimerkki:Suoritat kontrolloidun lataus-purkaustestin. Kun akku on ladattu täyteen, tarkkailet sen suorituskykyä tietyllä kuormituksella. Aluksi 100 Ah:ksi arvioitu akku tukee nyt vain 80 Ah:ta samoissa olosuhteissa. Siksi SoH laskettaisiin seuraavasti:
SoH=( 80 Ah / 100 Ah ) × 100 %=80 %
3. Tietoihin perustuva analytiikka
Nykyaikainen BMS voi jatkuvasti seurata suorituskykymittareita ja käyttää algoritmeja SoH:n arvioimiseen. Nämä järjestelmät analysoivat erilaisia parametreja, kuten lämpötilaa, latausjaksoja ja käyttötapoja, ja tarjoavat reaaliaikaisia terveysarviointeja, jotka mukautuvat muuttuviin olosuhteisiin.
Esimerkki:Älykäs BMS tarkkailee jatkuvasti akun lataussyklejä, jotka ovat saavuttaneet 500. Se tallentaa 10 A:n keskimääräisen purkausvirran ja havaitsee, että lämpötila vaihtelee -10 asteen ja 40 asteen välillä. Näiden tietojen perusteella järjestelmä arvioi nykyisen SoH:n olevan 75 % ja ennustaa jäljellä olevan käyttöiän noin 600 latausjaksoa lisää.
SoC:hen ja SoH:hen vaikuttavat tekijät
1. Lämpötila
Lämpötilalla on kriittinen rooli akun suorituskyvyn ja kunnon kannalta. Korkeat lämpötilat voivat kiihdyttää kemiallisia reaktioita, mikä johtaa nopeampaan ikääntymiseen, kun taas alhaiset lämpötilat voivat heikentää kapasiteettia ja tehokkuutta. Optimaaliset käyttölämpötilat vaihtelevat yleensä 20 asteesta 25 asteeseen litiumioniakkuille.
2. Lataus- ja purkuhinnat
Akun lataus- tai purkunopeus vaikuttaa merkittävästi sen SoC:hen ja SoH:hen. Korkean C-nopeuden purkaukset voivat aiheuttaa lämpörasitusta, kun taas erittäin nopea lataus voi nostaa sisäisiä lämpötiloja. Valmistajat tarjoavat suositellut lataus- ja purkunopeudet näiden vaikutusten lieventämiseksi.
3. Pyöräilykuvioita
Lataus-purkausjaksojen taajuus ja syvyys voivat vaikuttaa akun kuntoon. Matalat syklit (osittaiset purkaukset) ovat yleensä vähemmän haitallisia kuin syvät syklit, mikä voi johtaa merkittävään kapasiteetin menettämiseen ajan myötä.
